一、關于HNPM公司和HNPM的泵技術

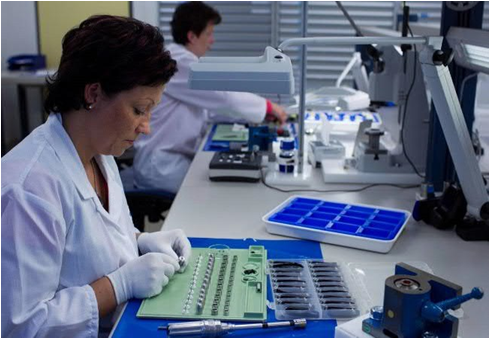

HNP Mikrosysteme成立于1998年，坐落于德國北部。至今公司發展了近80名員工, 包括科學家,工程師和設計師。產品經歷了從理念，設計，測試，最終到銷售的完全過程。HNP的微型環形齒輪泵(mzr? pumps)有效地完成了傳統微流體領域的任務，并開辟了新的技術領域。HNPM憑借創新的理念在微技術領域取得無數獎項。

獨特的小流量泵技術

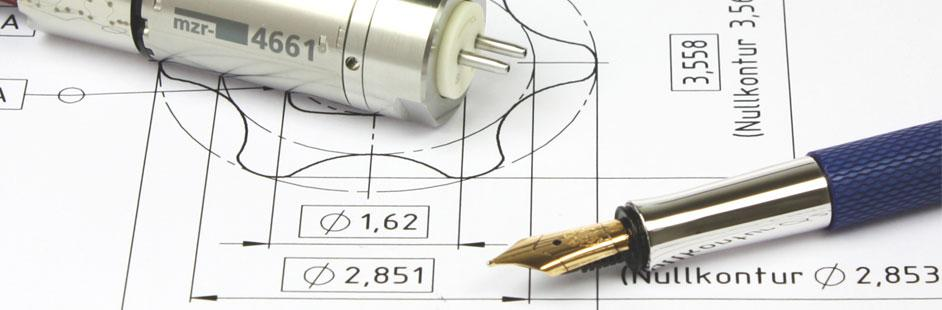

微型環形齒輪泵是小型化的旋轉式正排量泵。它們基于所謂的微環形齒輪原理，帶有內齒外 轉子和外齒內轉子。內轉子比外轉子少一個齒，齒數比為 6/7 或10/11。轉子的制造公差在幾微米的范圍。

HNPM齒輪泵的運行數據參數

流量范圍  1 μl/h – 1 l/min

粘度范圍  0.2 – 1,000,000 mPas

介質  丁烷 …丁基鋰

壓差  vacuum, 0 – 200 bar

劑量 2 μl-droplets,  100 per minute

劑量誤差  < 1 %（CV)

流動  低脈動

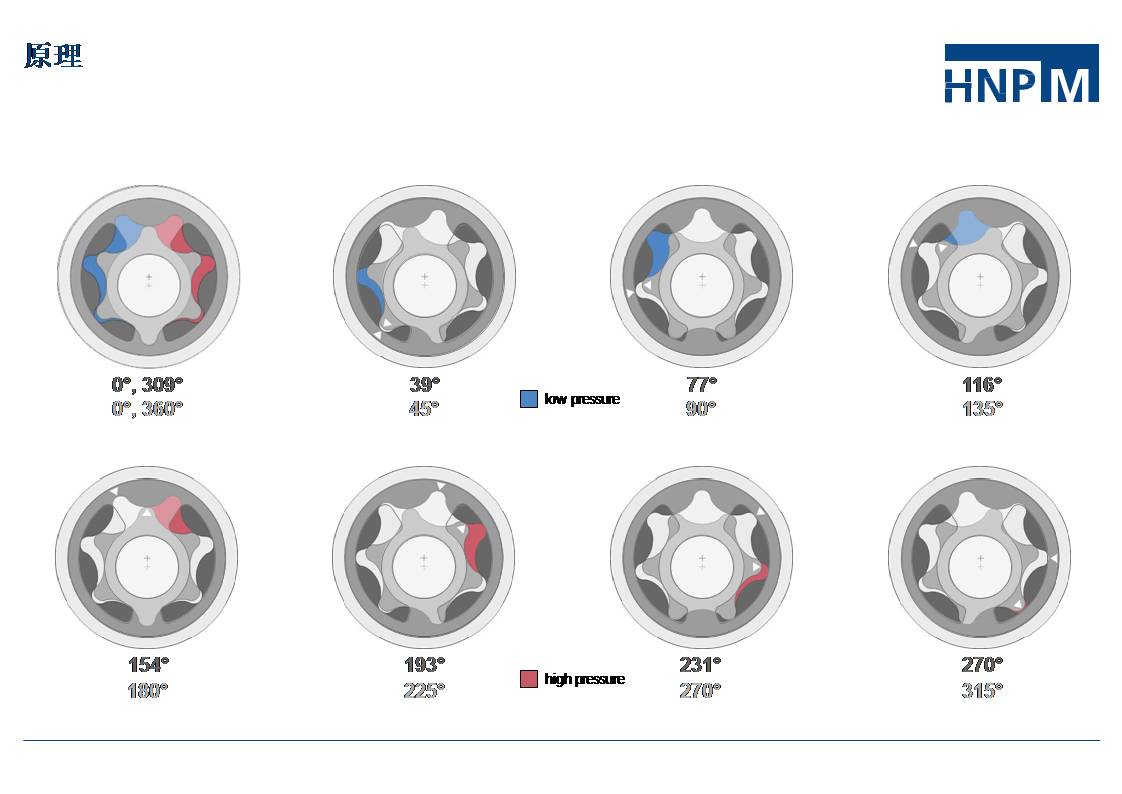

HNPM齒輪泵工作原理

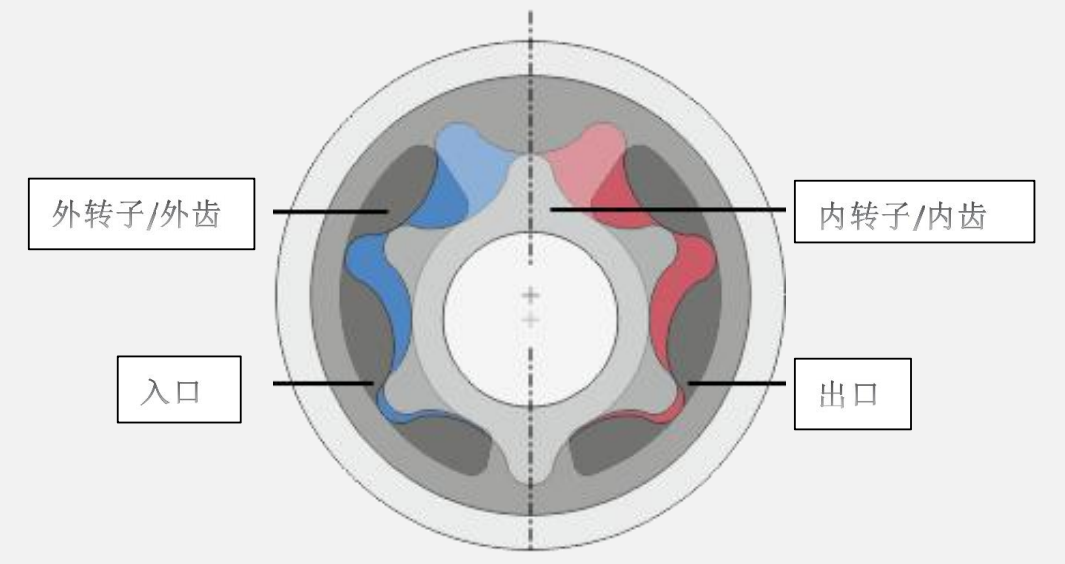

HNPM的齒輪泵中有兩個偏心安裝的轉子與它們的擺線齒輪相互嚙合。齒數為6/7 時，腔室數為 6。微型環形齒輪泵的軸連接到內部轉子，并由精確控制的電動機提供動力。外轉子可旋轉地安裝并由內轉 子驅動。當轉子圍繞它們的偏移軸轉動時，泵送室的容積在輸入側增加并且同時在泵的輸出側減小。在腎形入口和出口之間產生均勻且低脈動的流速，其同時也組合了幾個泵室。泵的傳送方向是可逆的，但建議使用推薦的旋轉方向。

二、HNPM主要的泵產品系列：

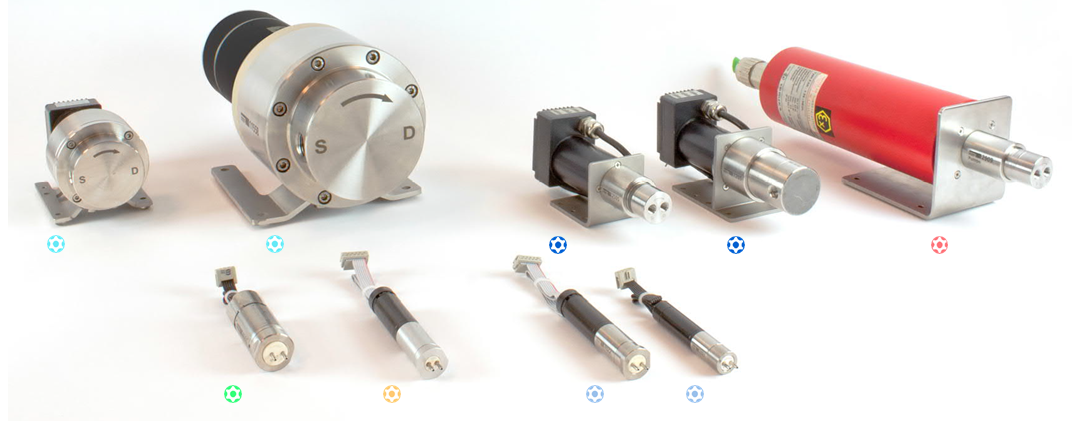

HNPM微型環形齒輪泵包括5大系列的 mzr?- pumps，用于劑量和計量低至高粘性液體。根據不同型號，劑量容積從 0.25 μl起,流量從1 μl/h 到 1.1 l/min，壓力從0到 150bar。液體粘度的范圍從0.3到1,000,000mPas.也有防爆版本。

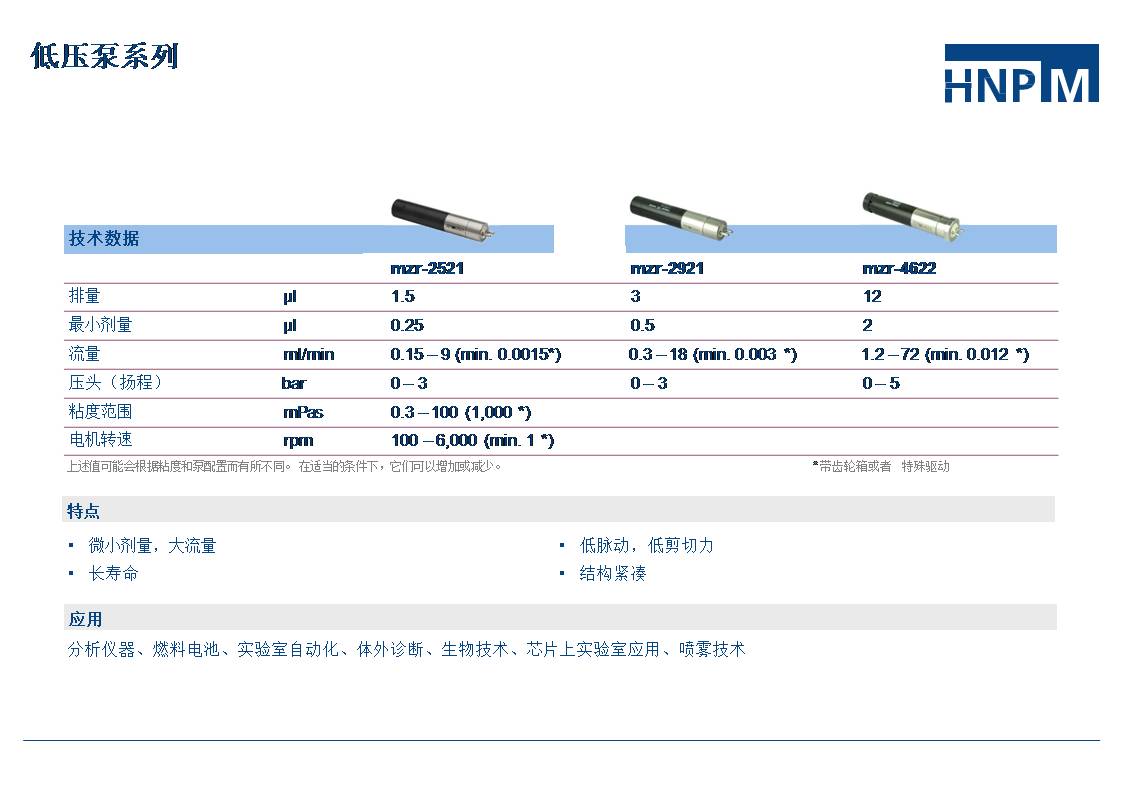

A-低壓泵：低壓泵系列的泵用于分析儀器中，用于低壓和低粘度下的精確劑量任務。它們特別適合于最低體積的非潤滑液體。

HNP低壓泵使用直流迷你電機，泵尺寸小和功耗低，以便可以輕松的集成到 OEM 應用中。泵也非常適合用于測量和計量去離子水，水溶液，溶劑，低粘度的油和潤滑劑。

產品特點

1-微小劑量，大流量    2-低脈動，低剪切力    3-結構緊湊    4-長壽命

HNP低壓泵的行業應用：

分析儀器、燃料電池、實驗室自動化、體外診斷、生物技術、芯片上實驗室應用、噴霧技術

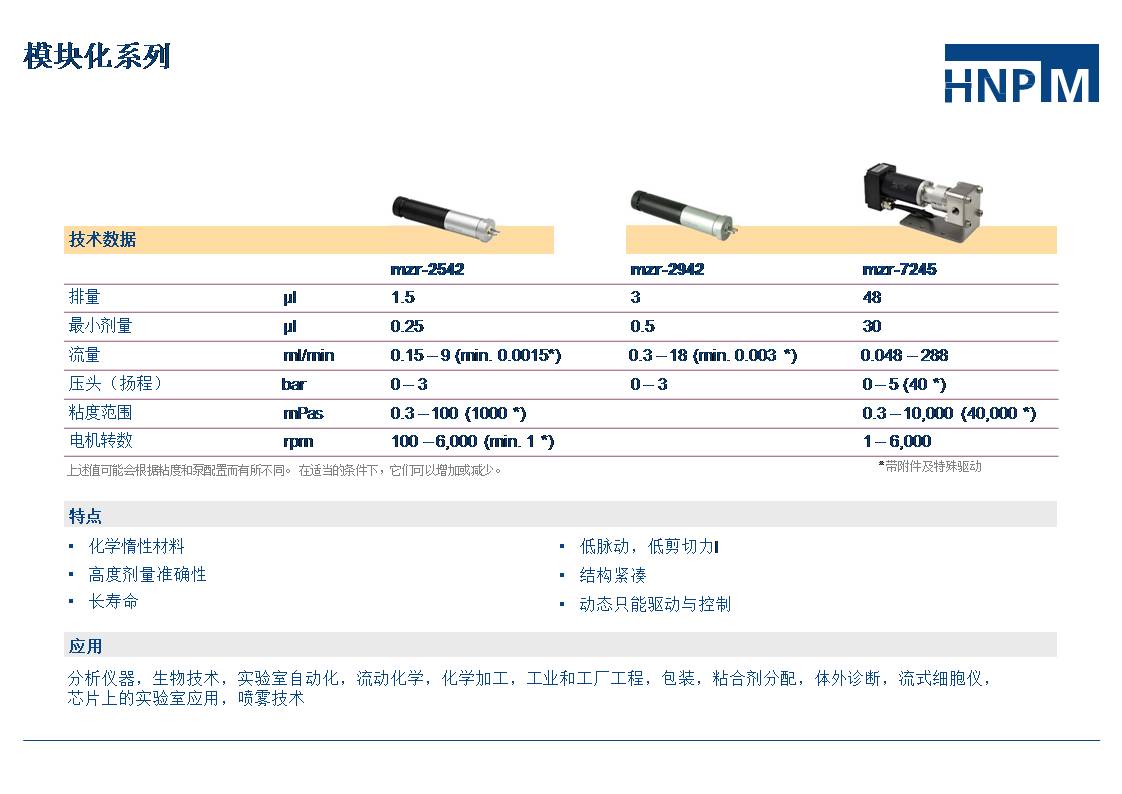

B-模塊化泵：模塊化系列泵適用于輕腐蝕性液體

HNP模塊化微型環形齒輪泵適用于輕腐蝕液體。當配備氧化物陶瓷軸承部件時， 泵體以及轉子不同材料的組合根據待輸送的液體決定。轉子可以是氧化鋯基陶瓷，也可以是鎳基碳化鎢。接液的泵外殼可由合金 C22，316L不銹鋼，鋁和 PEEK?材質組成不同選擇。該泵涵蓋了從分析儀器到化學的各種應用。

產品特點：

1-化學惰性材料    2-低脈動，低剪切力    3-高度劑量準確性    4-結構緊湊     5-長壽命     6-動態智能驅動與控制

HNP模塊化泵行業應用：

分析儀器，生物技術，實驗室自動化，流動化學，化學加工，工業和工廠工程，包裝，粘合劑分配，體外診斷，流式細胞儀，芯片上的實驗室應用，噴霧技術

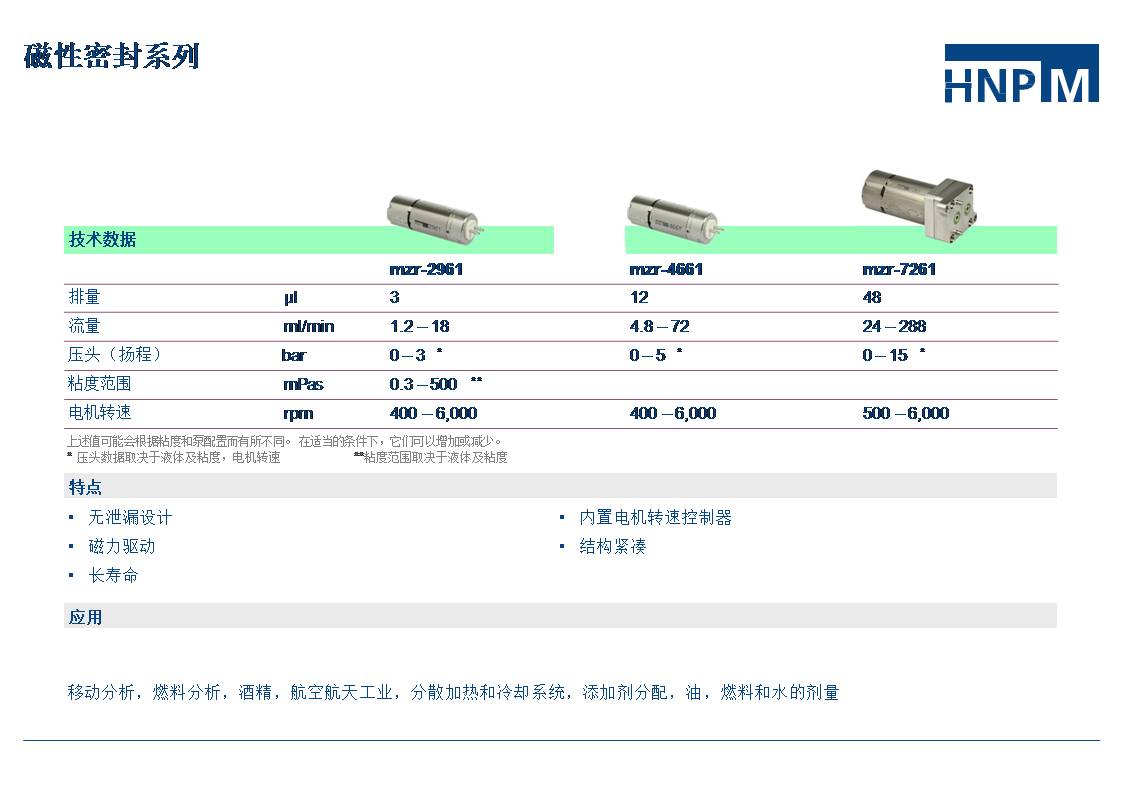

C-磁密封泵：磁力密封系列泵無軸封，可處理結晶、空氣或濕敏液體。

HNP磁性密封系列的泵具有處理結晶，空氣或濕敏液體的性能，因?yàn)楸靡膊捎脽o軸封設計同時磁力驅動器周圍有分液杯，因此可實現此功能。 泵的緊湊尺寸通過全新的產品設計和與集成運動控制器的最佳協調來實現。 該泵可用于所有需要無泄漏操作，壽命長以及低能耗的領域。

產品特點：

1- 無泄露設計    2- 內置電機轉速控制器     3- 磁力驅動    4- 結構緊湊     5- 長壽命

HNP磁密封泵的行業應用：

移動分析，燃料分析，酒精，航空航天工業，分散加熱和冷卻系統，添加劑分配，油，燃料和水的劑量

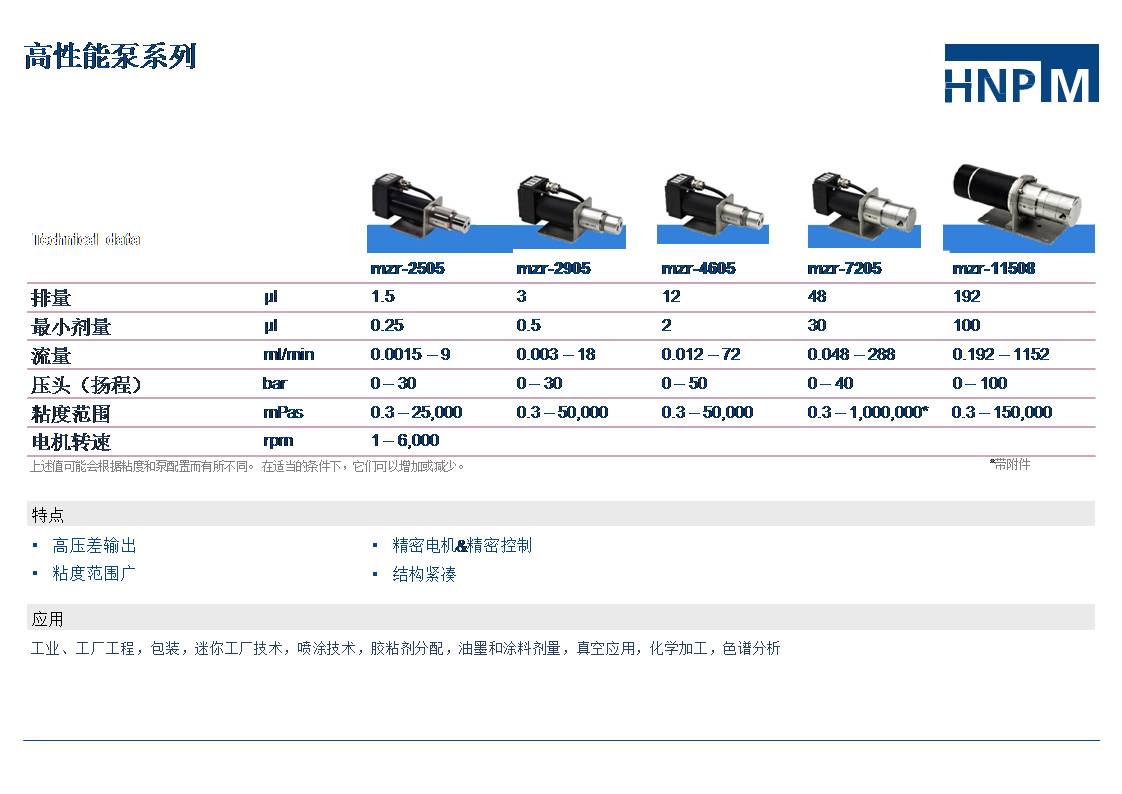

D-高性能泵：高性能泵系列非常適合需要高精度，中壓范圍，粘度0.3-1000000 mPas，以及高溫等加藥環境等具有挑戰性的計量任務。

HNP高性能泵有一個雙面軸承系統，由帶有集成控制器的強大直流伺服電機驅動。針對附加的模塊 有很多的選擇，例如流體密封模塊、加熱模塊、隔熱模塊或齒輪模塊，高性能泵推薦用于機械及設備工程?；诒玫某叽?，標準化的接口 1/4“-28 UNF，1/8“ NPT or 3/8“ NPT 都可提供。

產品特點：

1- 高壓差輸出   2- 粘度范圍廣   3- 精密電機&精密控制   4- 結構緊湊。

HNP高性能泵的行業應用：

工業、工廠工程，包裝，迷你工廠技術，噴涂技術，膠粘劑分配，油墨和涂料劑量，真空應用，化學加工，色譜分析HNP高性能泵的行業應用：

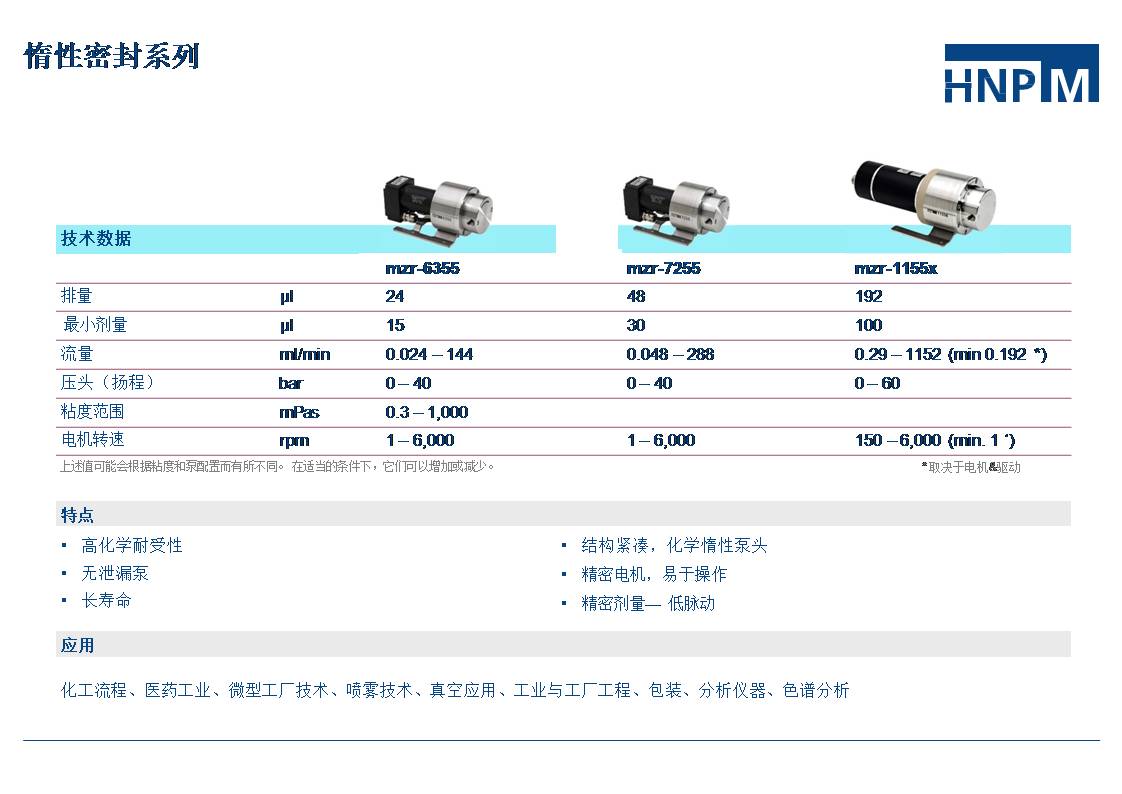

E-惰性密封：密封和化學惰性系列幾乎普遍適用于腐蝕性液體，因此是泵送技術的創新

HNP密封和化學惰性系列泵采用無軸封設計，由抗扭的NdFeB磁力聯軸器驅動。普遍適用于腐蝕性液體，因此這是泵送技術的創新。由鎳基碳化鎢或氧化鋯、氧化鋁等陶瓷制成的轉子和功能元件使泵具有高的耐化學性和優異的耐磨性。這種泵采用熱等靜壓碳化硅（SSiC）的軸和軸承材料，和合 金 C22（2.4602）的外殼部件，可用于要求苛刻的氧化和還原液體，酸，堿等溶劑。

高性能系列泵和密封惰性泵可以配備防爆電機，可在具有潛在爆炸風險或UL/ CSA認證的區域中使用。泵的許可符合歐盟指令2014/34/EU的ATEX防爆指令

產品特點：

1-高化學耐受性   2-無泄露泵   3-結構緊湊&化學惰性泵頭   4-精密電機易于操作    5- 機密劑量低脈動   6- 長壽命

 HNPM惰性密封泵的行業應用：

化工流程、醫藥工業、微型工廠技術、噴霧技術、真空應用、工業與工廠工程、包裝、分析儀器、色譜分析

HNPM防爆系列：高性能系列泵和氣密惰性系列泵可配備經Ex批準可用于潛在爆炸危險區域的驅動器

HNP微型分配模塊μDispense?是用于分析儀器的緊湊且智能的計量系統。它實現了在微升到毫升的范圍內的精密計量及測量。除了在劑量過程中移取最少量液體之外，還可以進行連續操作和高流速?zèng)_洗以及反向運行。它的尺寸相當于注射泵一半大小，且可兼容集成至分析設備中。μDispense?的模塊化設計是用戶特定的。除了泵，其它組件如過濾器，閥門，流量傳感器，幾個流體輸入和輸出都可集成在一起。

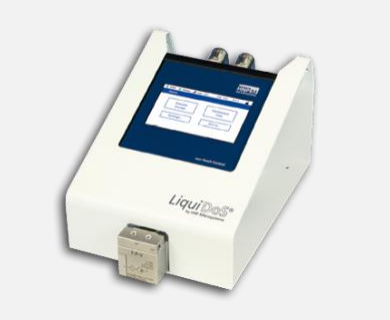

液體分配模塊LiquiDoS?是一款用于分析，研究和開發的舒適，多功能的加藥系統。該系統系統緊湊，設備組件可以根據客戶要求進行配置，并可以立即使用（ready to use）。 舒適，直觀界面可實現簡單的編程，可重復的結果以及手動和自動加料任務之間的快速切換。

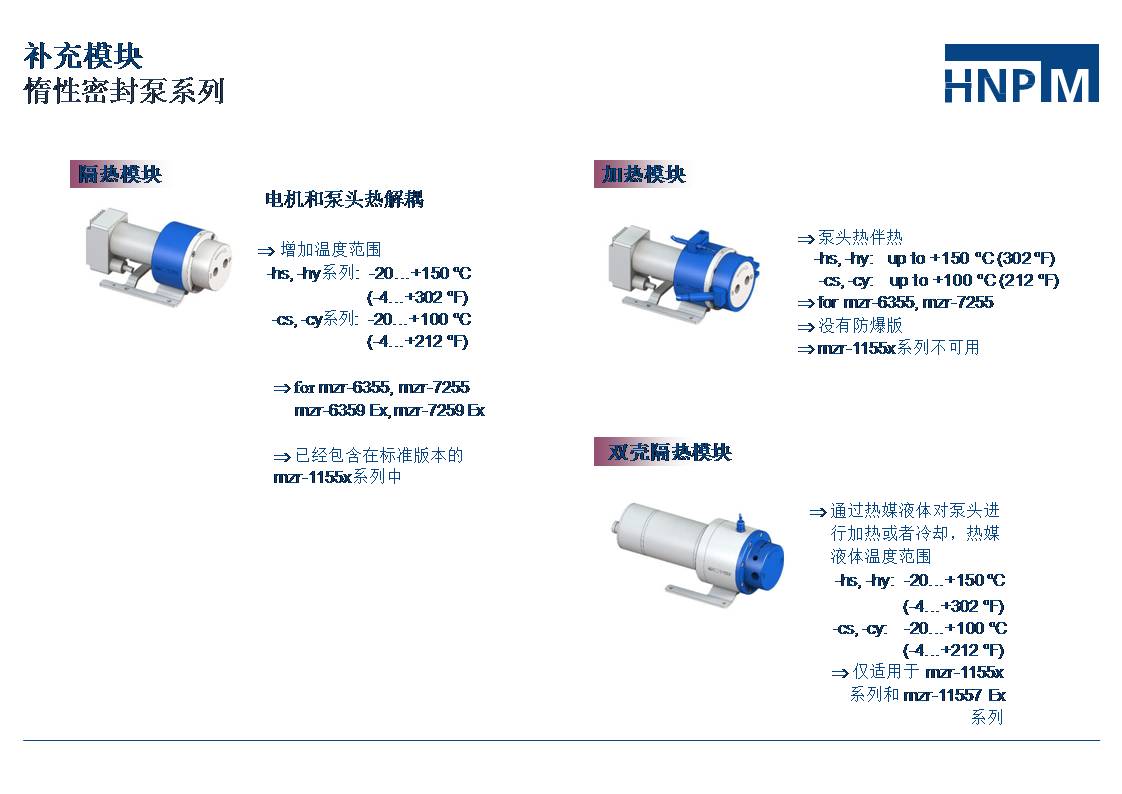

基于HNP的泵系列，這些輔助的模塊增加了泵的應用范圍。對于計量空氣和濕敏液體，和真空應用來說，可提供流體密封模塊。使用熱絕緣模塊，可以泵送-20 至 200°C 的冷熱液體。利用加熱模塊可以對泵頭進行主動加熱以保持液體溫度。

HNP的輔助產品范圍包括額外的控制器模塊，例如柜式控制單元、 具有各種接口以補充驅動技術的客戶指定的 OEM 解決方案。

我們的控制程序 mzr?-泵控制器可用于操作模式計量和劑量，用于實驗室和泵的測試操作?；蛘呤褂密浖?Motion Manager? Microsoft Windows?操作系統下，所有的微型環形齒輪泵驅動參數均可以設置和保存。

HNP根據不同的應用場合，提供由泵、傳感器和控制，以及基于不同熱原理或科里奧利原理的幾個流量傳感器組成的復合系統。

HNP Mikrosysteme一直建議使用一個孔徑或篩格尺寸10μm 的過濾器來保護微環形齒輪泵?？商峁┯筛鞣N材料制成的不同濾網面積的在線過濾器、在線T 型過濾器以及入口過濾器。過濾器可以單獨訂購。
